• 인쇄물 인라인 검사장치

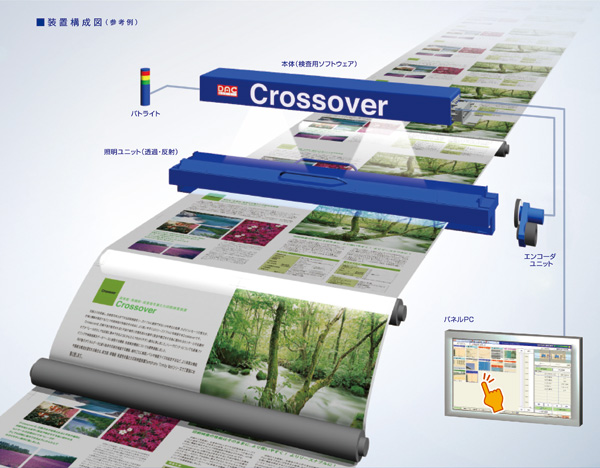

인쇄물 검사장치 -  Crossover  XLC402
- 인쇄 결함을 Full color digital 카메라와 고속 화상처리 기술을 조합하여 생산라인에서 육안 검사를 대신하는 고정밀,
  고속검사 SYSTEM입니다.
- 컨트롤러와 조명 전원 장치 박스를 없애서 별도의 설치공간을 만들 필요 없습니다.
- 터치 스크린(표시 및 조작부)은 인쇄기계 측에 설치하여 작업 효율을 높였습니다.
- 자동설정 → OK → 검사 시작. 3터치 조작으로 바로 검사가 가능합니다.
- 한글 지원으로 화면내용은 이해하기 쉽고 복잡한 설정 절차 없이 인쇄업무에 집중할 수 있습니다.
- 고속 자동설정 기능은 신규 제품 작업시 인쇄제품 손실을 최소화 할 수 있습니다.
   (인쇄 속도 200m/min 일 때 자동설정에서 검사시작까지 인쇄제품 손실은 10m 이내에서 완료.)
- 자동 설정 기능은 원가 절감과 작업시간 절약으로 생산성을 높일 수 있습니다.
- 그라비아 인쇄기 특유의 결함을 대상으로 개발한 전용회로와 강력한 보정기능을 탑재하고 있습니다.
- 높은 검출 능력과 정확한 검출 성능을 실현. 큰 결함부터 차례로 표시합니다.

XLC402 기본 사양

검사 인쇄물  연포장지, 특수 필름 및 특수 용지의 인쇄물, 라벨, 골판지, 알루미늄 등
적용 인쇄기 그라비아, 옵셋, 플렉소, 라벨 인쇄기 및 리와인더기, 슬리터기 등
검사 폭 최소 120mm ~ 최대 1800mm
카메라  4096화소 70MHz  Full color digital 카메라 2대
검사 속도 최대 300 m/min
최소 분해능 폭 방향:0.16 mm
길이 방향:0.3 mm
결함 유형 이물, 줄무늬, 퇴색, 문자 결함 및 문자 누락, 핀홀 등
결함 Filing 최대 100 매/초 (Blink 방식,  결함 크기 순)
전원 및 소비전력 전원: 단상 AC100V ±10%  50/60Hz,    소비전력: 600VA  (공급전력: 1KVA)





※검사 결함 유형





결함 유형.jpg



그라비아 인쇄물 검사장치 설치 사진                               그라비아.jpg

01.gif     02.gif     03.gif

임의로 결함을 붙이는 모습    결함검측장치 Crossover와 정지화상장치 Beat Vision의 모습

                                       Crossover에서 결함을 검출하는 모습입니다.



04.gif                                           05.gif

Crossover에서 검출한 결함을                                       검출된 결함에 부위에 Labeller가 자동으로

Beat Vision에서 연동해서 보여주는 모습                         라벨을 붙이는 모습

                                                                               ★알아보기 쉽도록 초고속 카메라를 이용하여

                                                                                슬로우모션 촬영하였습니다
